产品介绍
Uni-Mould模具积层树脂作为Uni-Mould通用模具制造系统的一部分,与模具胶衣、偶联层树脂一起用于制造耐磨的、易打磨的、零收缩的、任意尺寸的、并几乎适合任何复合工艺的Uni-Mould通用模具。
如需详细了解Uni-Mould系统,请阅 Uni-Mould介绍和应用指导。
需要 MEKP 催化剂 (包装中不包含)
建议采购数量
合适的采购数量见下表(模具尺寸给定)
|
Uni-Mould 树脂 |
短切毡(CSM) |
模具面积 |
模具胶衣 |
偶联树脂 |
积层树脂 |
80g CSM |
450g CSM |
0.6sqm |
1kg |
1kg |
5kg |
2sqm |
2kg |
3.5sqm |
5kg |
5kg |
25kg |
7sqm |
7kg |
13sqm |
10kg |
25kg |
100kg |
26sqm |
25kg |
产品应用
Uni-Mould模具积层树脂的工艺不同于常用的聚酯树脂,必须熟悉并遵循下面指导方针,让树脂合适的固化并生成一个成功的模具。
Uni-Mould模具树脂通过自身放热而固化,必须在固化时达到50‐60°C,才能获得完全的性能。为了满足这个要求,操作环境温度需要在18-25°C ,至少铺4层450gsm,树脂和CSM(短切毡)的重量比例(4:1)。
准备
为了保证所有的增强物每次都铺实,需要提前准备好树脂和增强物。
根据模具裁剪合适的450gsm CSM,至少要4层。一旦裁剪了CSM,便得到CSM的重量。
然后,量取相应的树脂,重量是CSM的4倍,假如使用5kg的CSM,那么就要准备20kg树脂。
开始积层
当准备好树脂和增强物之后,用0.75-1.25%(取决于环境温度)的MEKP 催化剂 (包装中不包含) ,并完全混合。

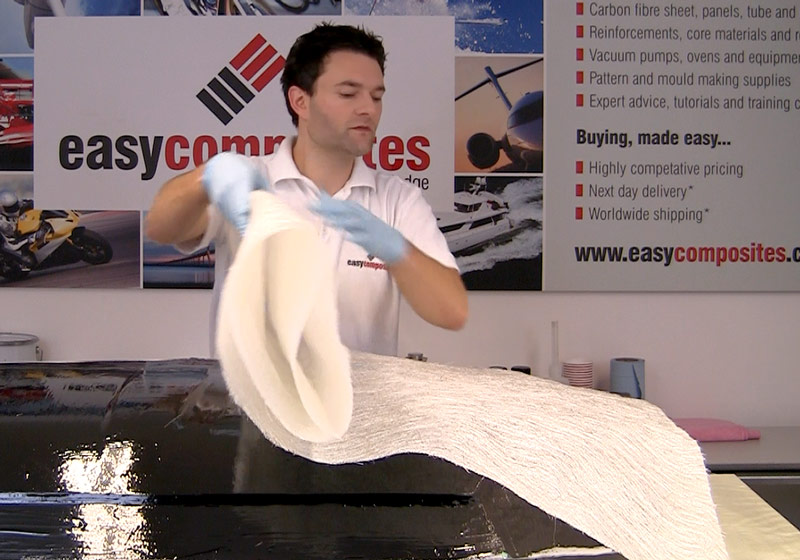

在模具上刷一层树脂接着迅速铺一层玻纤毡,按照4:1的重量比例把所有的玻璃毡都糊在模具上。铺完最后一层玻纤毡,也用完所有的树脂。
当开始固化的时候,温度将会升到50‐60°C,颜色将从棕色变为深棕色。
保证树脂固化时间在24小时以上。
兼容性信息-注意事项
虽然不是一个详细的清单,但是模具材料,颜料和以下列出的添加剂都已和Uni-Mould模具积层树脂进行了测试,并已知和Uni-Mould模具积层树脂使用兼容良好。
兼容的模具 |
兼容的颜料 |
兼容的填料 |
- Uni-Mould 模具系统
|
|
|
- Uni-Mould偶联层树脂
|
- 聚酯彩色颜料(鲜艳的不透明颜色)
|
- 不需要添加填料
|
- 聚丙烯和聚乙烯板
|
- 半透明的着色颜料(不鲜艳的不透明颜色)
|
-
|
- 大多数木材(例如,模具层压板/边缘中的加强板条)
|
|
|
* 通常,不需要对模具树脂进行着色,当然如果您希望使用某种颜色的模具来标示品牌或者识辨标志,从技术上是可行通的。
使用的重要信息
易用性 |
混合 |
适用于专业或业余爱好者使用(请遵循SDS的建议) |
可以通过毛刷和塑料消泡辊进行使用。 |
气味 |
操作时间 |
模具树脂具有很浓的苯乙烯气味。 |
在20℃,大约为35-35分钟,您需要在此时间之前使用您的树脂。 |
安全预防措施 |
放热(过热) |
戴上手套和护目镜和在通风良好的地方工作。在使用之前应阅读 SDS。 |
混合少量的树脂使用,防止树脂放热后开始固化,使用也很方便。在容器中混合完的树脂将会快速的放热(过热)或出现冒烟/自燃的现象,请您不要离开混合后的树脂,以避免不安全因素。 |
环境条件 |
固化/脱模时间 |
可以在15℃至30℃下使用,但是会对操作时间和固化时间有显著影响。建议在20—25℃的环境下使用。 |
在20℃脱模时间大约为24小时。 |
脱气 |
涂层 |
无需脱气,简单混合即可使用。 |
您可以在1小时30分钟后,待第一层“白化”并放热后,在模具需要更后的地方,涂刷上模具树脂。 |
混合比例 |
使用电子秤称量,可以添加0.75-1.25%的MEKP催化剂,具体使用需要考虑环境的温度。 |
包装规格
这款 Uni-Mould 模具积层树脂具有两种包装规格:5开个和25kg,请从下拉框中选择需要的包装。
批量需求,请联系我们。
产品规格
未固化的树脂性能
性能 |
单位 |
数值 |
可燃性 |
- |
易燃品 |
密度 |
ISO 2555 g/cm³ |
1.41 - 1.45 |
外观 |
- |
米色液体 |
凝胶时间(在20℃-1%MEKP) |
- |
35-45分钟 |
最高放热温度 |
°C |
100 - 125 |
布氏黏度 |
MPa |
141.3 |
布氏黏度 |
% |
72 - 74 |
操作时间&固化时间
树脂的测试样品基于4层450g / ㎡ CSM增强物,层压板在40℃下固化16小时后的性能。
性能 |
单位 |
数值 |
热变形温度 |
°C |
84 |
拉伸强度 |
MPa |
100 |
断裂伸长率 |
% |
7.08 |
拉伸模量 |
GPa |
1.42 |
弯曲强度 |
MPa |
141.3 |
玻璃化转变温度 |
°C |
114.6 |
巴氏硬度 |
- |
40 - 45 |
运输与配送信息
该产品归类为危险品运输,因此受到某些快递公司和国家的运输限制。
详情请点击这里。
技术问题
我需要MEKP催化剂,但不能在英国境外运送。有没有可以使用的替代品?
我们不能将MEKP运送到英国以外的国家,是因为它是高氧化性,标准的运输服务不允许运输。
然而,您可以从其它复合材料供应商,包括:玻璃纤维(GRP)商店,屋顶供应商,造船厂,车身制造厂等公司购买MEKP。我们提供的MEKP没有什么特别之处,您可以向当地供应商询问“标准反应性MEKP“; 品牌如Andanox KP9,Akperox A30,Butanox M50(阿克苏诺贝尔)都可以使用。
|
您好,您能告诉我这个产品的保质期和最好的储存方法吗?
Uni-Mould Tooling系统中的所有树脂和胶衣的保质期为4个月。推荐的储存条件是使用原包装,在15°C至25°C之间的环境,避免阳光直射。
|
Can't find the information you're looking for? - Please
Ask a Question
Download Product Datasheets
Use the links below to download datasheets relating specifically to this product.
