非热压罐碳纤维预浸料的初学者指导
Part 2
5. 铺设体积层预浸料
体积层的铺覆与表面层类似,因为体积层不会被看到,所以布的整齐性就没有表面层那么要求严格了。
你还会发现,即使较重430gsm的预浸料,看似难以操作,而事实上很容易扯拽或拉紧直到满意为止。可以在需要额外加固区域添加多层,并且可以根据需要使用对接或搭接。
剥去体积层预浸料两面的保护膜

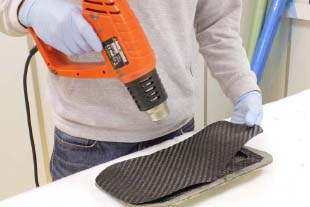

使用热风枪小心的加热体积层预浸料,使其发软并更易操作
跟铺表面层一样, 钝器工具用来按压预浸料更贴合模具拐角
体积层预浸料比表面层稍微小一些,沿模具一周,表面层要比体积层延伸出
当铺设体积层时推荐使用热风枪,轻轻地预暖预浸料树脂,使其软化而更容易操作。
记住,就像表面层一样,将体积层牢固按压到模具的所有区域是必不可少的,尤其是小角落。多花些时间在这上面,因为完美作品与失败作品之间的差异往往就在于此处。
6. 隔离膜
一旦你铺覆了所有预浸料层到模具上,所有材料与模具都贴合(尤其角落处),就可以准备开始真空袋工艺,其中第一层就是无孔隔离膜。
用之前预浸料样板作为粗略的样板来裁剪隔离膜,但是要确保大20-50mm
用剪刀或美工刀裁剪隔离膜
裁剪适当大小的无孔隔离膜覆盖在模具表面。你也可以使用切割预浸料的样板来裁剪隔离膜,但要记得要比预浸料大一圈25-50mm.
铺设隔离膜是一个快速和容易的过程,只需使预浸料不暴露。不用担心隔离膜的皱纹很多,这完全正常,唯一重要的是在这个阶段你确保隔离膜没有架桥(如同铺设预浸料和真空袋一样)。为了没有架桥,在模具的任何复杂型面或角落处,多布置些隔离膜。
隔离膜应当完全覆盖整个产品。不同担心它面积大而有褶皱,确保隔离膜不会绷紧而产生架桥。
用一些胶带将隔离固定在模具上
因为隔离膜比增强物大25-50mm,所以隔离膜可能会伸出层压件的边缘。将伸出部分,包裹到模具背面,再用胶带固定。但是不能把隔离膜拉紧去包裹,应该让其蓬松,这样可避免“架桥”。
7. 透气毡
剪一块足够大的透气毡,将整个模具包裹,保证仍有余量。同样,也可以使用切割样板来裁剪足够大的透气毡。另外,如果你要同时固化几个产品,可以剪一大块透气毡来覆盖所有产品。透气毡用量可以大方一些,覆盖在整个模具表面。透气毡一般可以重复使用,所以不用担心使用太多。
粗略的剪一些透气毡来包裹产品。透气毡应该至少多裁剪60mm,这样它便可以松散的包裹产品。
用一些胶带将透气毡固定至模具的反面。这也有助于封住模具的边缘,以防止刺破真空袋。
当在你的部件上铺设透气毡时,应注意确保有足够的材料,特别是模具的任何角落,防止架桥。透气毡厚厚的毛毡状性质使得它不能精确的被定位,所以你需要把它铺在大致的地方。用一些胶带固定透气毡。
注意
当使用信封式的真空袋时,真空袋紧紧贴在模具正面和背面,因此在你抽真空之前确保模具背面没有锋利的边缘是非常重要的,或者其他的任何东西都可能刺穿真空袋。如果你较晚意识到模具背面刺穿真空袋的危险,你可以铺一层透气毡在模具背面,而下一次要保证模具光滑。
8. 真空袋
信封式真空袋的说明
用“信封式真空袋”包裹整个产品,替代了再模具法兰边上贴密封胶带和打褶
当制作中小型预浸料产品时,最简单的方法是使用这种“信封式的真空袋”,即真空袋包裹整个模具,而不是(单层膜)贴在模具法兰边上。这种方法有几个优点:不需要考虑模具的气密性;组合模的缝隙无需密封;可同时包裹几个产品一起固化。
但是该方法的缺点有:使用更多的真空袋膜;放置产品时要更小心;大件产品用这种方法不实际。总的来说,掌握信封式打真空袋需要了解这些因素。
打真空袋的技巧
当裁剪真空袋时,确保足够多的数量。如果你之前没有做过,可能不知道需要多少真空袋来包裹一个或几个产品,特别要考虑模具复杂拐角部位需要准备更多真空袋。一般来说,真空袋至少是产品正面各个方向的两倍。
确保真空袋比产品足够大。当使用扁平管真空袋(LFT)时,尽可能使用真空袋上现成的边缘

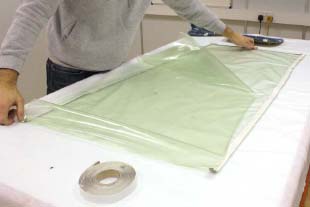

在这个阶段,密封4个边缘中的3个。仔细地按揉真空袋边缘的密封胶带,确保密封。/>
裁剪足够大的真空袋薄膜,呈双层,然后在周围未密封的边缘贴上密封胶带。然后从一边开始从头到尾揭下胶带。完成这个步骤一直到3个边缘都密封好,留下1边不密封,以便放进产品。花费一些时间确保胶带始终牢牢黏住真空袋,检查可能导致密封不严的缝隙或者空隙。
9. 放置产品和真空嘴
将产品放入真空袋内,面朝上
可以同时放置多个产品
小心地将一个或几个产品从打开的、未密封的一边装入真空袋。确保每个产品之间的空隙以及真空袋膜充足。
前提
确保真空嘴已经准备好直接内径8mm的硅胶真空管
如果你购买了碳纤维预浸料成型套装,该真空嘴已经配套了1/4真空阀和倒勾接头(用于连接内径8mm硅胶管);但如果你使用的是其他的真空嘴或者分开购买的,确保你已经有了隔离阀(1/4真空阀)和倒勾接头。任何螺纹连接都要用到PTFE生胶带确保气密性。如果没有PTFE胶带,则不能密封。
透明的PVC真空管可以在真空压实阶段中使用,而只有硅胶真空管才能在烘箱中使用。
真空嘴,用来连接真空泵和真空袋。 不会有树脂污染真空嘴,所以它是长期使用的并经过精心设计的设备。
真空嘴需要放置在一小块透气毡之上,这一小块透气毡需要连接到产品,这确保了空气可以自由的从产品中通过透气毡和真空嘴被排出。如果你同时成型几个产品,那么你可以裁剪多个小块的透气毡来连接真空嘴和各个产品。
不要直接将真空嘴放置在产品上。
从真空袋内部用你的食指将真空袋顶出一个高峰。

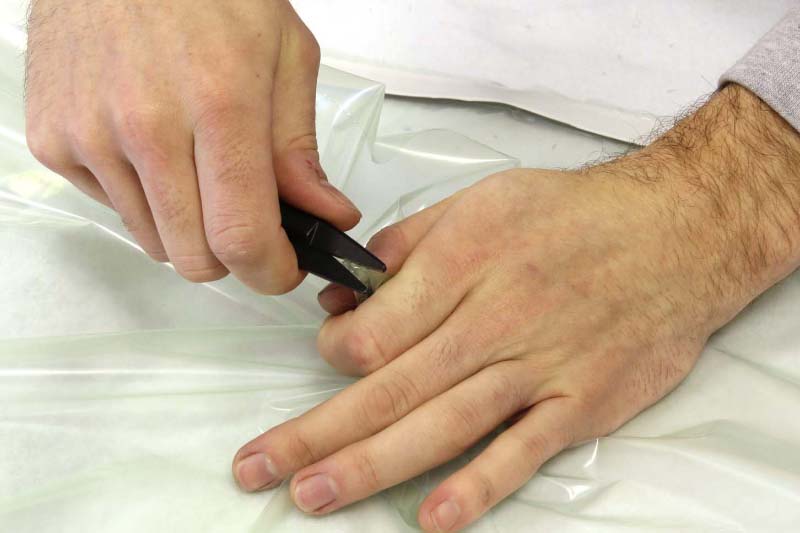

剪掉峰顶5mm,将在真空袋上留下大约12mm的圆孔。
将真空嘴的螺纹部分穿过这个孔,在真空袋内部放置真空嘴的另一个部分。
将真空嘴的两部分紧紧的拧在一起。
在放置真空嘴的位置,用你的食指将真空袋顶起一个高峰。剪掉最上面的5mm形成一个大约12mm直径的孔。拧开真空嘴,将宽的平坦的部分放在真空袋内部,然后将真空嘴的上部穿过刚才的孔。将真空嘴的两部分拧紧。
10. 完成真空袋
将最后一个未密封的真空袋密封好,按揉密封胶带
将没有粘连的一侧撕掉密封胶带的包装纸,用力的将真空袋与密封胶带按压紧以完成真空袋。通常要再次固定真空袋位置,以及确保真空嘴仍然放置正确,然后在真空袋中空余的部分在放入一小块透气毡,使得真空嘴以下的透气毡与产品上的透气毡能够直接贴合。
在产品表面上,预留较大的、可松动的真空袋,以确在复杂部分有足够大的真空袋可运用。如果此时发现真空袋不够大,那就请需要更换一个更大的真空袋了!
